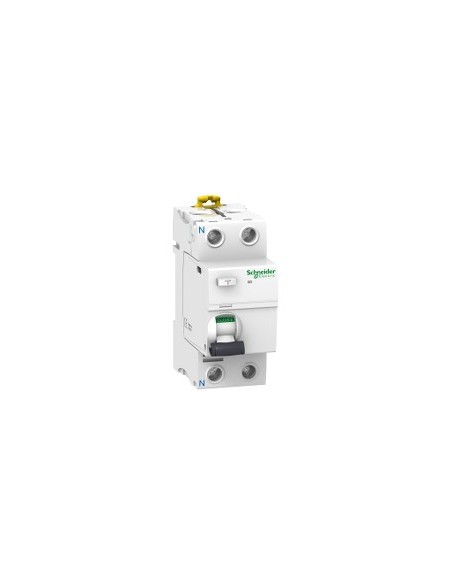

Disjoncteur différentiel Acti9 iID 2P 25A 30mA AC

Disjoncteur différentiel de type AC de la gamme Acti9 iID, conçu pour protéger les circuits électriques monophasés dans les installations résidentielles et commerciales. Fonctionne sur les réseaux CA 220-240 V, 50/60 Hz, avec déclenchement instantané et technologie indépendante de la tension. Offre une protection contre les fuites de courant vers la terre de type AC avec une sensibilité de 30 mA, une capacité de court-circuit conditionnelle de 10 kA et une résistance aux surtensions jusqu'à 6 kV.

Caractéristiques techniques

• Nombre de pôles : 2P
• Position du neutre : Gauche
• Courant nominal [In] : 25 A
• Type de réseau : AC
• Sensibilité de fuite vers la terre : 30 mA
• Délai de protection : Instantané
• Classe de protection : Type AC
• Position dans le système : Sortie
• Fréquence du réseau : 50/60 Hz
• Tension nominale d'utilisation [Ue] : 220...240 V CA 50/60 Hz
• Technologie de déclenchement : Indépendante de la tension
• Puissance de connexion et de coupure : Idm 1500 A, Im 1500 A
• Courant conditionnel de court-circuit : 10 kA
• Tension nominale d'isolement [Ui] : 500 V CA 50/60 Hz
• Résistance aux surtensions [Uimp] : 6 kV
• Courant de surtension : 250 A
• Indicateur de position du contact : Oui
• Type de commande : Manette
• Type de montage : Fixation réglable par clip
• Support de montage : Rail DIN
• Pas de 9 mm : 4
• Hauteur : 91 mm
• Largeur : 36 mm
• Profondeur : 73,5 mm
• Poids : 0,21 kg
• Couleur : Blanc
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : AC-1, état 1, 15000 cycles
• Déverrouillage : Dispositif de verrouillage avec serrure
• Connexions : Bornes simples en haut ou en bas, 1…35 mm² rigide, 1…25 mm² souple
• Longueur de dénudage du câble : 14 mm
• Couple de serrage : 3,5 N·m
• Code de compatibilité : IID
• Normes : EN/IEC 61008-1
• Grade de protection IP : IP20
• Grade de contamination : 3
• Compatibilité électromagnétique : Résistance aux impulsions 8/20 µs, 250 A
• Température ambiante de fonctionnement : -5…60 °C
• Température ambiante de stockage : -40…85 °C
• État de disponibilité durable : Produit Green Premium
• Règlement REACh : Ne contient pas de SVHC
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Exemptions RoHS : Oui
• Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine
• DEEE : Doit être éliminé selon le système spécifique en UE
• Présence d'halogènes : Produit à base de plastique sans halogènes
